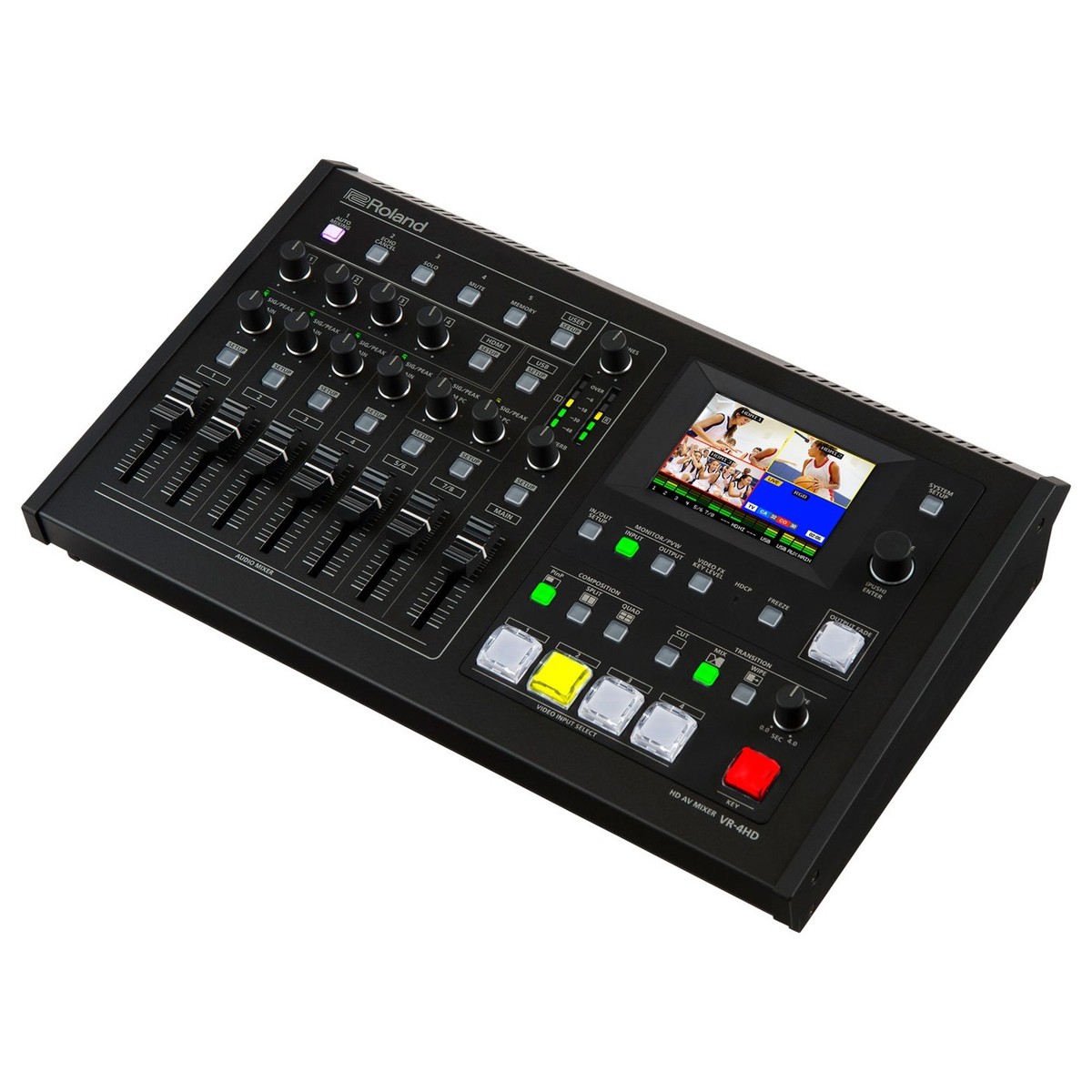

Roland VR-4HD High Definition AV Mixer

Volledige beschrijving

Eigenschappen

• Alles-in-één draagbare productie oplossing
• Gemakkelijk te gebruiken met speciale hardware bedieningselementen en audiofaders en geïntegreerde touchscreen-previewmonitor.
• 6 ingangen, 4-kanalen videoswitcher met 4 kanalen
• Ondersteunt HDMI, RGB/component en composiet video-ingangen tot 1080p.
• Ingebouwde schaalverdeling via CH4
• 18-kanaals digitale audiomixer met XLR-, TRS- en RCA-aansluitingen en audio van HDMI-ingangen
• In- en uitladen van audio met delay instellingen
• Automatische meng- en echo-onderdrukkingsfunctie
• Samenstellingseffecten waaronder DSK (Downstream Keyer), beeld-in-beeld-beeld effecten en meer

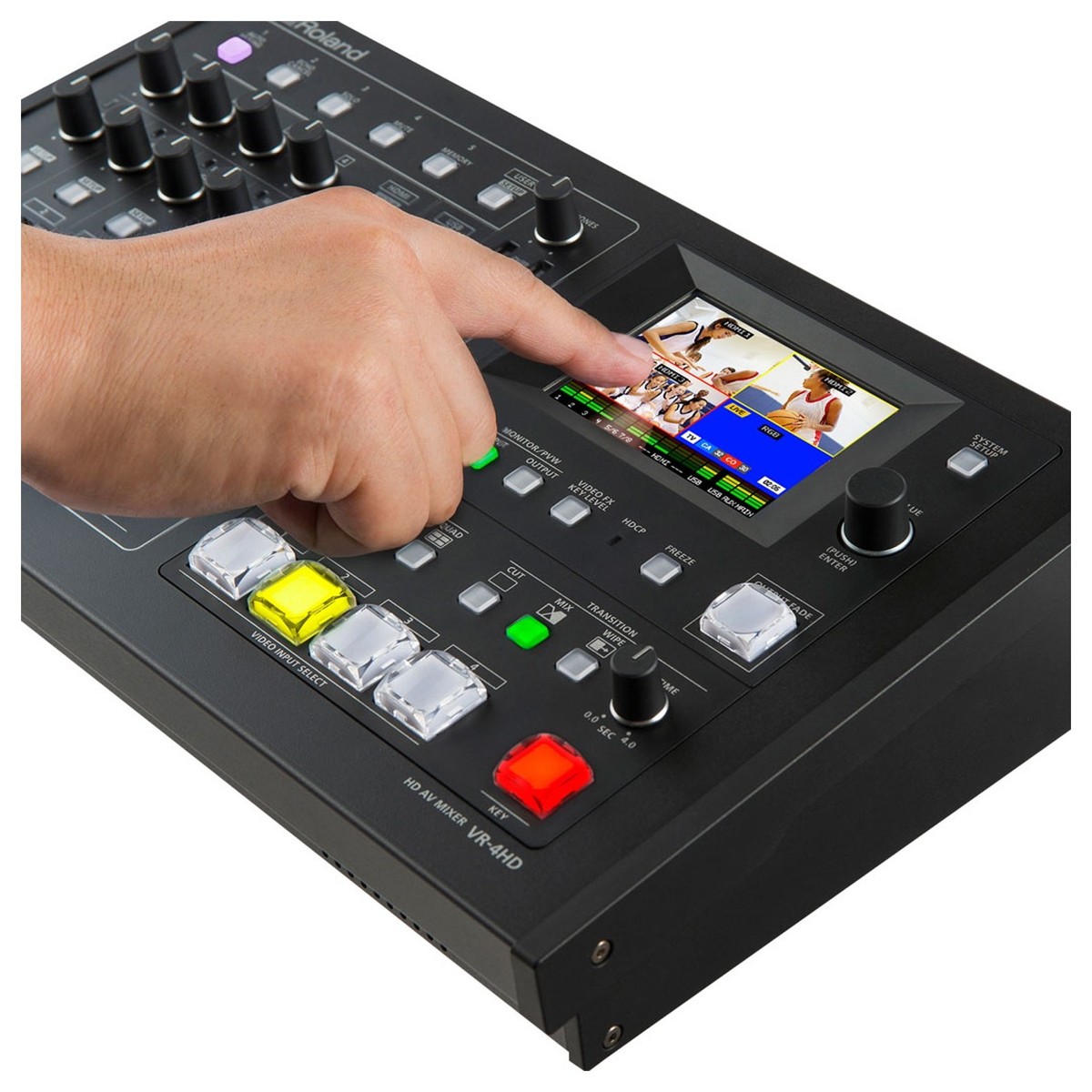

• Ingebouwde touch quad-input multi-viewer met audio meting
• Externe multi-view output via HDMI
• HDCP-ondersteuning
• USB 3,0 Video/Audio-uitgang tot 1080/30p (ongecomprimeerd) en Audio Loopback functie
• Softwarebesturing met behulp van VR-4HD RCS-toepassing voor Mac en PC en afstandsbediening via USB-aansluiting.
• Tally, GPIO-verbindingen

Specificaties

Video

• Verwerking: 4:2:2 (Y/Pb/Pr), 8-stuks
• Ingangsaansluitingen:
  • Ingang 1-3: 3 x HDMI Type A (19-pins)
  • Ingang 4: 1 x HDMI type A (19-pins)
  • RGB/Component: 1 x Mini D-Sub (15-pins)
  • Composiet: 1 x RCA Phono-type RCA
  • Ondersteund formaat: HDCP (ingang 1-4)
• Uitgangsaansluitingen:
  • Hoofduitgang: 1 x HDMI type A (19-pins)
  • RGB/Component: 1 x Mini D-Sub (15-pins)
  • Preview Out: 1 x HDMI Type A (19-pins)
  • USB: 1 x USB 3.0 USB: 1 x USB 3.0
• Invoerformaten:
  • Ingang 1-3: 720/59,94p, 720/50p (SYSTEEM FORMAT: 720p) 1080/59,94i, 1080/50i, 1080/59,94p, 1080/50p (SYSTEEM FORMAT: 1080i, 1080p).
  • Ingang 4: 480/59.94i, 576/50i, 480/59.94p, 576/50p 720/59.94p, 720/50p, 720/50p, 1080/59.94i, 1080/50i 1080/59, 1080/50i.94p, 1080/50p VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz), WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz), SXGA (1280 x 1024/60 Hz), FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz) UXGA (1600 x 1200/60 Hz) , WUXGA (1920 x 1200/60 Hz).
  • Composiet: 480/59.94i, 576/50i, 576/50i
• Uitvoerformaten:
  • Main Out: 480/59.94i, 576/50i, 480/59.94p, 576/50p 720/59.94p, 720/50p, 720/50p, 1080/59.94i, 1080/50i 1080/59i.94p, 1080/50p VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz), WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz), SXGA (1280 x 1024/60 Hz), FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz) UXGA (1600 x 1200/60 Hz) , WUXGA (1920 x 1200/60 Hz).
  • Voorbeschouwing: 720/59.94p, 720/50p (SYSTEEM FORMAT: 720p) 1080/59.94i, 1080/50i (SYSTEEM FORMAT: 1080/59.94p, 1080/50p (SYSTEEM FORMAT: 1080p).)
  • USB 3.0: 720/29.97p, 720/25p (SYSTEEM-FORMAT: 720p) 1080/29.97p, 1080/25p (SYSTEEM-FORMAT: 1080i, 1080p).
• Video-effecten:
  • Overgang: Snijden, mengen (oplossen/vam/nam/mozaïek), vegen (30 soorten), vegen (30 soorten)
  • Effecten: Negatief, Emboss, Inkleuren, Colourpass, Posteriseren, Silhouet, Monochroom, Vondst (8 Soorten)
  • Samenstelling: PinP, Gespleten, Vierling, Sleutel (Liminance Key, Chroma Key)

Audio

• Audioverwerking: 24-stuks /48kHz samplesnelheid van 24-stuks /48kHz
• Audioformaten:
  • HDMI: Lineaire PCM, 24-stuks /48kHz, 2 Ch.
  • USB: Lineaire PCM, 16-stuks /48kHz, 2 Ch.
• Ingangsaansluitingen:

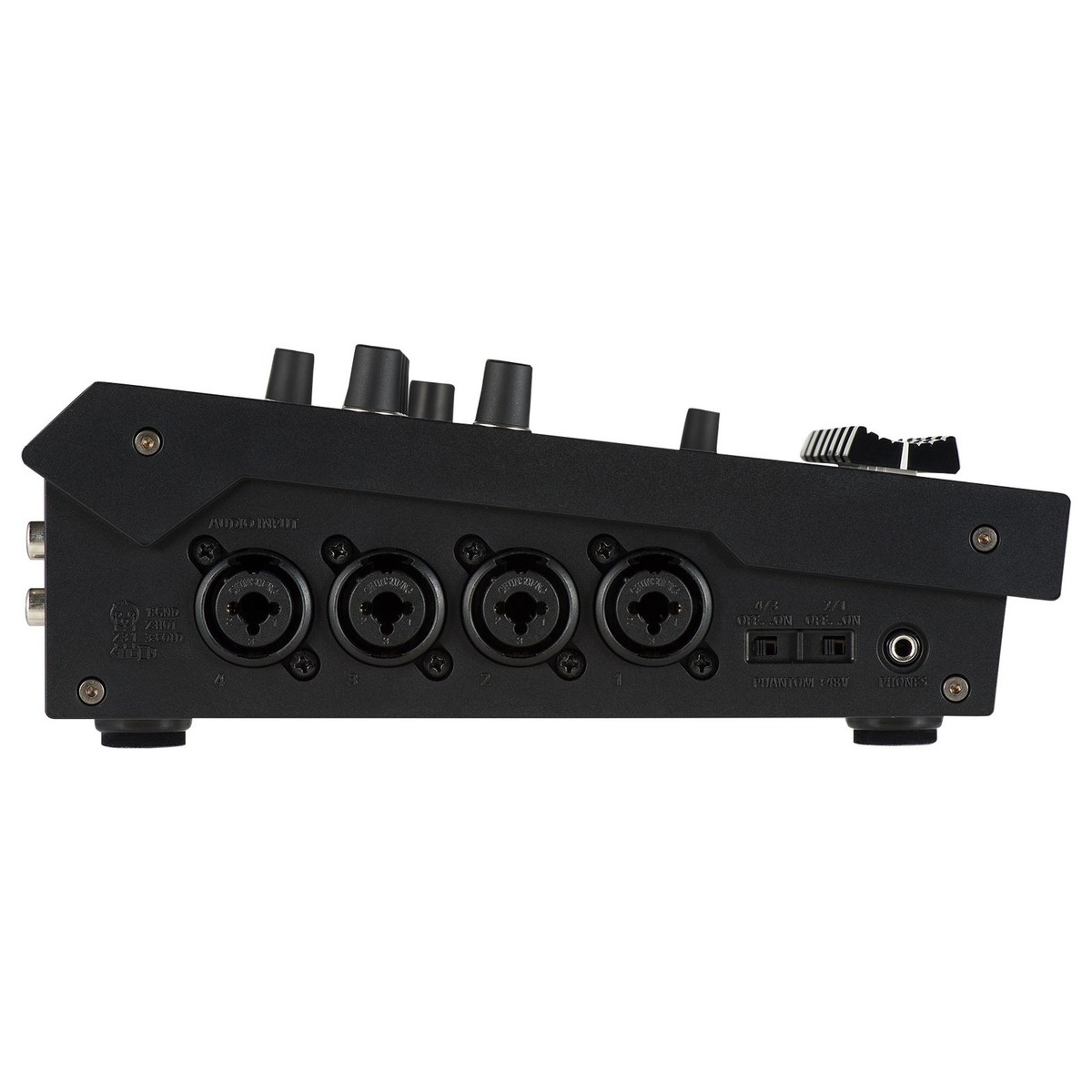

  • 1-4: XLR/TRS-combinatie met fantoomvoeding
  • 5-6: RCA Phono
  • 7/8: Stereo mini-jack
• Fantoomvoeding: DC 48V (ongeladen maximaal), 10 mA (maximale belasting)
• Uitgangsaansluitingen:
  • Audio-uitgang: XLR L, R en RCA L, R
  • Aux Out: RCA Phono L, R
  • USB: USB Type B Stereo
  • Hoofdtelefoon: Stereo mini-jack
• Ingangssignaalniveau:
  • XLR/TRS Combo: -60dBu tot +4dBu (+22dBu maximaal)
  • RCA Phono: -10dBu (+8dBu Maximaal)
  • Mini Jack: -15dBu (+3dBu Maximaal)
• Input Impedantie:
  • XLR/TRS-combinatie: 10kΩ (versterking van 0dB tot -23dB) / 5k (24dB tot -64dB)
  • RCA Phono: 15kΩ
  • Mini-jack: 15kΩ
• Uitgangssignaalniveau:
  • XLR: +4dBu (+22dBu Maximaal)
  • RCA Phono: -10dB (+8dBu Maximaal)
  • Koptelefoon: 75mW + 75mW + 75mW
• Uitgangsimpedantie:
  • RCA Phono: 1kΩ
  • XLR: 600Ω
  • Koptelefoon: 32Ω
• Audio-effecten: Het automatische mengen, Echo-annulering, EQ,Delay, Compressor, HPF, Poort,Reverb, Multi-Band Compressor, Begrenzer, Echo-annuleerapparaat

Algemeen

• Andere connectoren:
  • RS-232
  • D-Sub (9-pins)
  • Mini D-Sub (15-pins)
  • USB 3.0/2.0 USB 3.0/2.0
  • Afstandsbediening van PC
• Display: Grafisch LCD-kleurendisplay, 320 x 240 Touch Panel met aanraakscherm
• Andere functies:
  • Geheugen (8 soorten)
  • Stilstaan (opgenomen video-invoer)
  • Uitgang vervagen (Audio, Video: Wit of Zwart)
• Stroomvoorziening: AC-adapter
• Stroomafname: 3A
• Stroomverbruik: 36 W
• Afmetingen: 339 mm x 217 mm x 87 mm (B x D x H)
• Gewicht: 2,4kg / 5lbs 5oz (exclusief AC-adapter)
