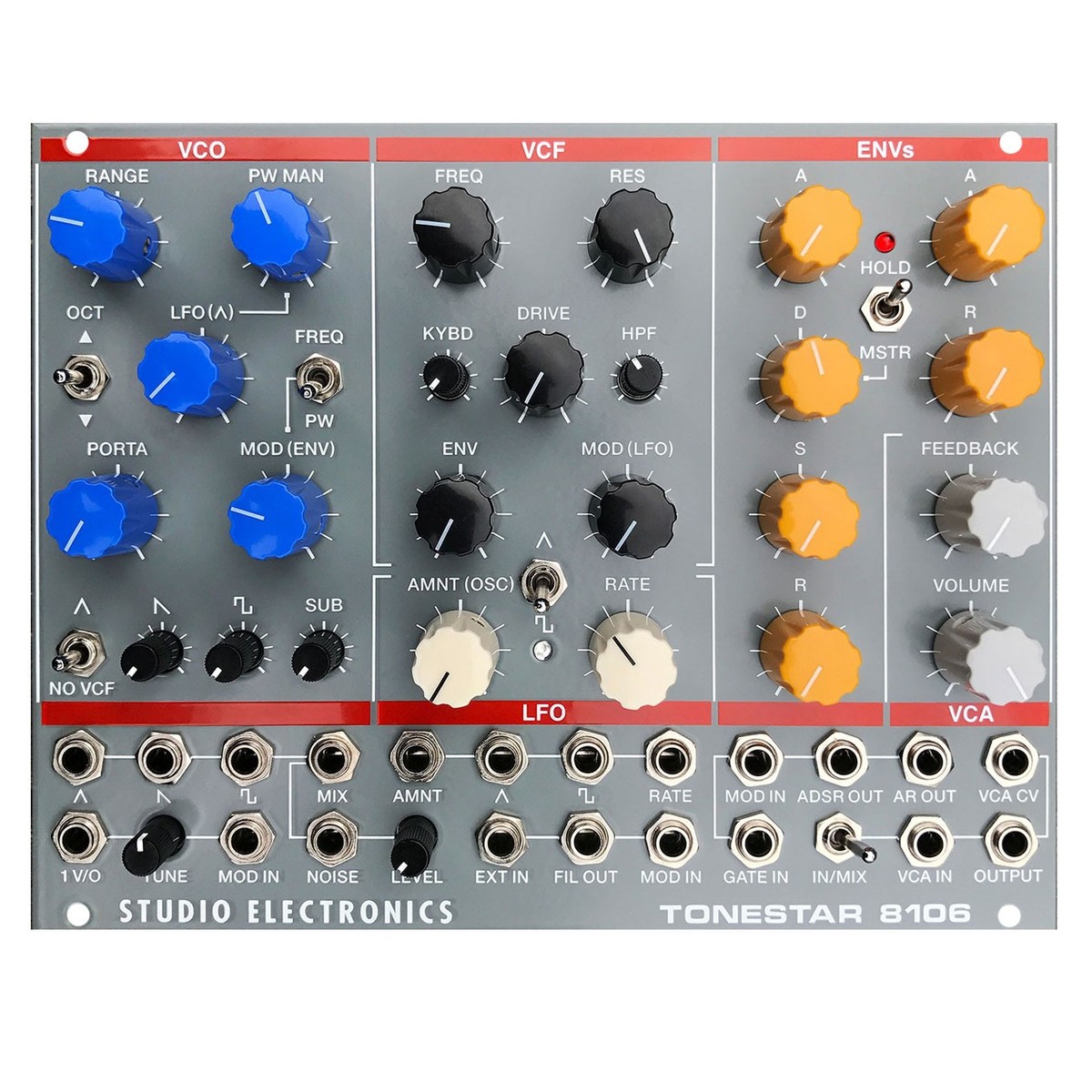

Studio Electronics ToneStar 8106 (32HP)

Volledige beschrijving

Semi-Modulaire Analoge Synthesizer voor Analoge Synthesizer

De Studio Electronics ToneStar 8106 is een veelzijdige synthesizermodule, geïnspireerd op de bekende ARP 2600 synthesizer. De inspiratie is duidelijk in het ontwerp, met een vette oscillator en een breed scala aan parameters en bedieningselementen, waaronder een geïntegreerd filter en enveloppen. De originele ARP 2600 synth was een nietje in de synthesizerswereld, gebruikt op vele funk- en RnB-opnamen, en bekend om zijn vermogen om diverse en organische geluiden te creëren.

Diepgaand geluidsontwerp

Het brede scala aan bedieningselementen en parameters betekent dat u bijna elk geluid kunt bereiken dat u wenst. De Tonestar 8106 synthesizermodule heeft een uitgesproken klankkarakter dankzij zijn omhulling en veelzijdige oscillator. Het VCO-deel van de modules heeft drie-, zaag- en blokgolfvormen, vergezeld van precisiepotentiometers voor het ingeven van de gewenste niveaus. Het VCF-gedeelte omvat een dubbel filter in de vorm van een hoog- en laagdoorlaatfilter en een aandrijvingsbesturing. De 6dB/octave hoogdoorlaatfilter en 24dB/octave laagdoorlaatfilter zijn perfect voor het gieten en vormen van uw tonen. Het laagdoorlaatfilter heeft ook een spanningsgestuurde resonantie voor extra veelzijdigheid. Tikpunten zijn beschikbaar voor verschillende octaaffilters. De Drive Control is ideaal voor het toevoegen van harmonische verzadiging, waardoor u nog meer mogelijkheden heeft om uw geluid te veranderen.

Veelzijdige modulaire connectiviteit

In totaal telt de module 21 patch punten voor flexibele modulatie. De patch punten kunnen worden gepatcht met andere patch punten, zodat u kunt experimenteren met uw connectiviteit. De spanningsregelbare LFO- en Envelope-generatoren bieden verder mogelijkheden om uw tonen te modelleren en vorm te geven. De modulatieaansluiting varieert van uitgangen voor de golven tot Mod In, Gate In, Gate In, ADSR Out, VCA IN, VCA CV en meer. De configuraties zijn eindeloos voor echt vrije synthese-experimenten.

Ontwerp & Lay-out

De vintage-stijl ontwerp maakt gebruik van een retro kleurenschema met elk deel met hun eigen gekleurde potentiometers. Elke sectie is geüniformeerd en elke parameter is duidelijk geannoteerd voor snel en gemakkelijk access. Naast de potentiometers beschikt de module over een reeks van schakelaars en kleinere potten voor de controle van een breed scala aan functies. De module heeft 32 pk aan rackspace nodig, waardoor het de perfecte module is om de hoeksteen van uw modulaire opzet te zijn. Bovendien wordt de module geleverd met een voedingslint voor extra gemak.

Eigenschappen

• Vintage-stijl analoge synthesizer eurorackmodule
• Geïnspireerd door de klassieke ARP 2600 synthesizer
• VCO-sectie heeft drie-, zaag- en blokgolfvormen.
• VCF-sectie bestaande uit een 6dB hoogdoorlaatfilter en 24db laagdoorlaatfilter.
• geïntegreerde aansturing van de aandrijving in de filtersectie voegt harmonische verzadiging toe aan de filtersectie
• Spanningsregelbare LFO- en enveloppengeneratoren met spanningsregeling

Specificaties

• PCB-montageschema: Door het gat
• Filter: Een 6db/oct hi-pass filter gevolgd door een recreatie van de Roland® IR3109 module, een 4-polige, 24 db/oct spanningsgestuurde laagdoorlaatfilter met spanningsgestuurde resonantie. Er werden 3 dubbele OTA's met een soortgelijke topologie als de BA662 gebruikt in de Jupiter 8 (en de IR3109 module), 1 versterker voor het hi-pass filter, 4 (met toegevoegde buffers) voor de low-pass, en 1 voor de resonantie. Dit filter neemt een breed scala aan ingangssignalen op, en stuurt de spanning van de sporen zeer goed aan. Tikpunten zijn beschikbaar voor 6db, 12db en 18db/oct. Hoewel de topologie vergelijkbaar is met die van de 4072, is de tonaliteit, vooral als er overgedreven wordt, duidelijk te onderscheiden van die van de 4072.
• Grootte: 32pk.
• Diepte: 35mm inclusief connectoren
• Stroomverbruik: 130mA, 80mA (+12 / -12 / -12)
